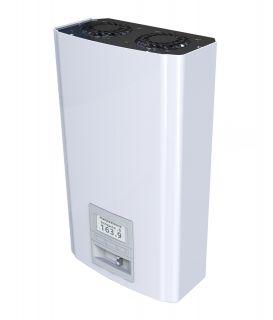

Стабілізатор напруги Елекс ГЕРЦ У 16-1-100 v3.0

Функціонально стабілізатор ГЕРЦ v3.0 являє собою високоточний стабілізатор напруги вольтододаточного типу, що складається з регулюючого автотрансформатора, потужних електронних ключів (тиристори), контролера напруги і струмовим захистом від перевищення споживаного навантаженням струму.

Особливості стабілізатора:

- висока точність стабілізації вихідної напруги;

- двопроцесорна технологія на ARM-мікроконтролерах;

- високонадійне трансформаторне керування ключами;

- мінімально можливий час реакції на зміну вхідної напруги;

- безшумний силовий тороїдальний трансформатор;

- не спотворює форму вихідної напруги;

- низьке власне споживання електроенергії на холостому ходу;

- двохшвидкісне інтелектуальне керування системою охолодження з використанням потужного голчастого охолоджувача ключів і вентиляторів;

- налаштування порогу відключення щодо мінімальної короткочасної вхідної напруги 60-135 В;

- можливість зміни вихідної напруги в межах 200-230 В;

- використання імпульсного джерела живлення;

- високоточне RMS-вимірювання вхідної напруги;

- наявність аналізатора мережі та стану стабілізатора;

- можливість роботи від бензо/дизель-генераторних установок;

- наявність електронного байпасу (режим «транзит»);

- контроль вхідної напруги в байпасі (режим «транзит»);

- система захисту ключів і трансформатора від перегріву;

- виконання стабілізатора за схемою автотрансформатора без гальванічної розв'язки;

- наявність вхідного і вихідного дроселя для придушення високочастотних перешкод живлячої мережі;

- наявність вхідних і вихідних варисторів для захисту від імпульсних перешкод;

- автоматичне відключення навантаження споживача при появі на вході стабілізатора небезпечно зниженої або підвищеної напруги і автоматичне повернення в робочий стан після нормалізації напруги;

- автоматичне відключення навантаження споживача при перевантаженні або короткому замиканні за рахунок використання автоматичного вимикача з В або С-характеристикою електромагнітного захисту (залежно від виконання);

- великий РК-індикатор з графічною індикацією і розширеним набором налаштувань і статистики.

Характеристики:

Номінальний струм, А 100
Номінальна потужність, кВА 22.0
Кількість ступенів стабілізації 16
Тип ключа тиристор
ККД стабілізатора, не нижче, % 98
Споживана активна потужність на холостому ходу, не більше, Вт 20
Номінальна вихідна напруга, В 220
Робочий діапазон стабілізації В 150 — 260
Граничний діапазон стабілізації 120 — 280
Точність підтримки вихідної напруги в діапазоні стабілізації, % 2.3
Час реакції на зміну вхідної напруги, мс 20
Частота живильної мережі, Гц 45-65
Вимірювання вхідного струму і повної потужності та
Обмеження струмів КЗ і перевантаження Вхідний автоматичний вимикач з В-характеристикою електромагнітного захисту
Індикація 1 графічний РК-індикатор
Електронний байпас є
Мікроконтролерне керування є
Аналізатор мережі та стану стабілізатора є
Примусове охолодження вентилятор
Дублюючий захист від перенапруг є
Вхідний дросель є
Вихідний дросель є
Захист від перегріву є
Габаритні розміри, не більше, мм 1015х365х170
Маса, не більше, кг 57
