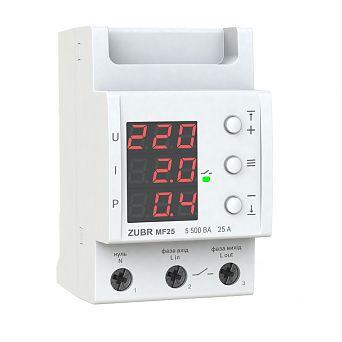

Багатофункціональне реле ZUBR MF призначене для захисту однофазної електромережі від неприпустимих відхилень напруги, а також перевищення споживання струму та активної потужності. З його допомогою ви можете обмежувати рівень електроспоживання всього будинку. Реле діє за принципом відсікача: при перевищенні встановлених значень — відключає навантаження.
Реле відновить подачу навантаження через встановлений час після закінчення аварійної ситуації та стабілізації напруги в мережі. Ви можете налаштувати час затримки подачі навантаження від 3 до 600 с. Для чутливого до частих включення/виключення живлення обладнання (холодильники, кондиціонери та ін) ми рекомендуємо встановлювати значення затримки на 120-180 с.
Ви можете налаштувати затримку вимикання навантаження при безпечному перевищенні споживання струму та активної потужності. Діапазон часу затримки становить від 0 до 240 с.
Подача напруги відбудеться після закінчення часу затримки (спрацює зелений індикатор).
Корпус пристрою виготовлений з негорючого полікарбонату. Також реле оснащено термодатчиком, який захищає від перегріву.
Керування багатофункціональним реле здійснюється лише трьома кнопками. Для встановлення верхньої та нижньої межі допустимої напруги використовується відповідно верхня і нижня кнопки. Середня кнопка відкриває меню, де ви можете налаштувати максимальний струм і споживану потужність. У меню встановлюється час затримки включення напруги, а також час відключення подачі навантаження при перевищенні допустимих значень струму і потужності.
Реле зберігає критичні значення напруги, струму та активної потужності в енергонезалежній пам'яті.
Технічні характеристики:
Струм, А: 25
Спосіб монтажу: На DIN-рейку
Кількість фаз: 1 ф. (230 Вольт)
Термозахист: Є
TrueRMS: Є
Проф. затримка відключення: Є
Нижня межа напруги: 120-210 В
Верхня межа напруги: 220-280 В
Номінальна потужність навантаження: 5 500 ВА
Час відключення навантаження при зниженні напруги: 176-210 В - 10 с, 164-176 В - 0,5 с, нижче 164 В - 0,04 с
Час відключення навантаження при перевищенні напруги: понад 264 В - 0,04 с, 220-264 В - 0,5 с
Основна межа струму: 0,1-25 А
Обмеження активної потужності: 0,1-5,5 кВт
Точність вимірювання сили струму: ±0,1 А ±2 %
Номінальний струм навантаження: 25 А (макс. 30 А протягом 10 хв.)
Час затримки включення навантаження: 3-600 с
Час затримки вимкнення навантаження: 0-240 с
Тип реле: Електромагнітне
Напруга живлення: 100-420 В
Перетин дроту: не більше 16 мм2
Маса: 0,21 кг ±10%
Габаритні розміри (Ш х В х Г): 53 х 85 х 70 мм
Кількість комутацій під навантаженням, не менше: 100 000 циклів
Кількість комутацій без навантаження, не менше: 1 000 000 циклів
Ступінь захисту: IP20
Основні | |
---|---|
Виробник | ZUBR |
Країна виробник | Україна |
Тип монтажу | На DIN рейку |
Ступінь захисту IP | 20 |
Габаритні розміри | |
Довжина | 70 мм |
Висота | 85 мм |
Ширина | 53 мм |
- Ціна: 1 165 ₴
