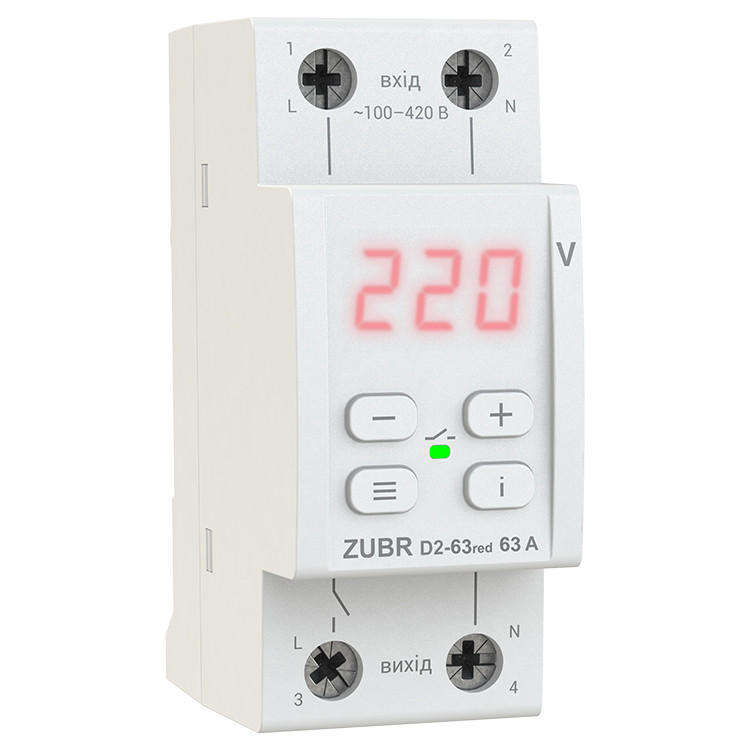

ZUBR D2 red захищає обладнання від високої та низької напруги, а також від обриву нуля. При настанні аварійної ситуації реле напруги відключає навантаження, а за нормалізації включає назад. Дана серія D2 red є флагманським реле бренду: крім компактного корпусу шириною модуля його виділяє максимальна функціональність.
Детальний опис принципів роботи ZUBR D2 red та можливості індивідуальних налаштувань докладно описані нижче.
В описі включені функції останньої версії прошивки, яка може відрізнятись від вашої.
Висока точність вимірювання напруги завдяки алгоритму TrueRMS

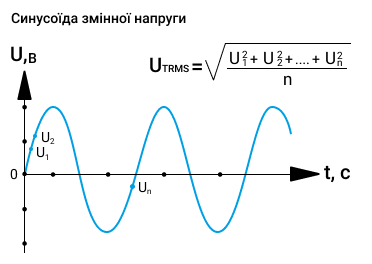

TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.
Професійна модель вимкнення навантаження
Ви можете активувати професійну модель затримки часу вимкнення, щоб скоротити кількість відключень сучасного обладнання, яке працює стабільно за певних відхилень напруги живлення. Таким чином, застосування ProModel дозволяє не відключати обладнання за безпечних за величиною та тривалістю відхилень напруги.
В основі створення режиму ProModel лежить крива "ITIC (CBEMA) Curve":

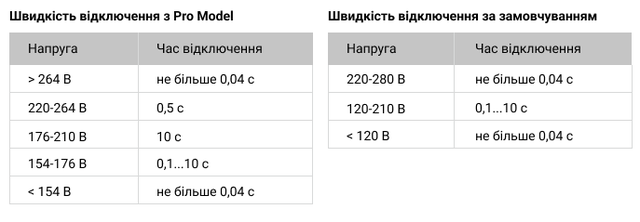

Швидкість відключення навантаження за замовчуванням, та у разі застосування Професійної моделі відключення.
Захист від перегріву
Термодатчик усередині корпусу забезпечує безпеку та вимикає навантаження у випадку, якщо температура всередині корпусу перевищить 80 °С, екран при цьому блимає написом "oht". Після зниження температури нижче 60 °С, пристрій увімкне навантаження і відновить роботу.
Затримка увімкнення навантаження після аварії
За замовчуванням від заводу реле стоїть мінімальна затримка на включення навантаження 3 сек. Залежно від типу підключеного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих відключень напруги обладнання, наприклад холодильників і кондиціонерів рекомендується встановлювати затримку включення 2-3 хв.
Згідно з заводськими налаштуваннями затримка відраховується з моменту стабілізації напруги, в налаштуваннях є можливість вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.
Для швидкого відновлення напруги в усьому будинку після аварійного спрацьовування встановіть ZUBR R116y для холодильної техніки, яка вимагає тривалості затримки на включення. А для D2 зробіть таку мінімальну затримку.
Журнал аварійних спрацьовувань на 100 значень
Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування захисту від перегріву).
Зручність в управлінні
ZUBR D2 red має дуже зручне стандартизоване підключення вхід-вихід, відсутня необхідність використання нульової клеми при підключенні. Налаштування роботи пристрою здійснюється лише за допомогою трьох кнопок. Четверна кнопка "i" призначена для перегляду журналу аварійних спрацьовувань та розшифровки абревіатур пунктів меню. Цифровий екран постійно відображає значення напруги та виводить системну інформацію. У режимі очікування можна налаштувати яскравість екрана та індикатора.
Проста установка
Реле напруги ZUBR D2 red дуже компактний, займає 2 стандартні модулі в розподільному щиті. Його монтаж відбувається у розподільний щиток на стандартну DIN-рейку шириною 36 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).
Додаткові можливості для більш тонкого налаштування
1. Час відключення під час провалу напруги

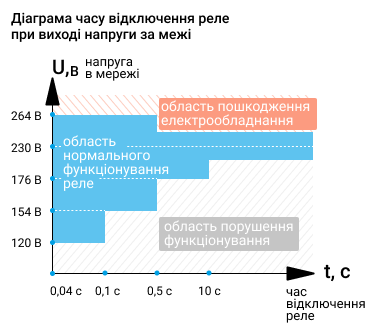

Потрібна тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просідання напруги і, як наслідок, частим спрацьовуванням реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який реле вичікуватиме перед відключенням навантаження.
Для правильного налаштування часу відключення необхідно керуватися даними до обладнання, що захищається.
Настроєний таким чином час діятиме лише при зниженні напруги від 154 до 176 (коли професійна модель включена) або від 120 до 210 (коли професійна модель вимкнена). В інших ситуаціях час відключення фіксований (див. таблицю вище).
2. Регульований гістерезис за напругою

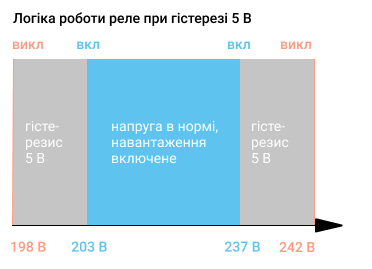

У випадку, коли реле часто спрацьовує, але можливості розширити межі спрацьовування вже немає, а поточна напруга в мережі близька до виставленого кордону і не є сенс використовувати гісітерезис як додатковий інструмент для зменшення кількості спрацьовувань. Додавання гістерези дає можливість оптимізувати кількість спрацьовувань, переконатися, що напруга стала стабільнішою і меншою за встановлену межу. Оптимальні налаштування меж та гістерези за напругою дозволяють відсіяти нестабільну напругу близьку до встановлених меж.
3. Захист від частих спрацьовувань при нестабільній мережі
Обмежує кількість повторних спрацьовувань реле поспіль, щоб виключити згубний їх вплив на техніку, що захищається. Без такого захисту чутливе до частих спрацьовувань обладнання, наприклад холодильник або кондиціонер, можуть вийти з ладу. При досягненні максимальної кількості спрацьовувань поспіль, спрацює захист, реле заблокується і навантаження відключиться, поки користувач не зверне увагу і не натисне на одну з кнопок реле.
До частих спрацьовувань реле може призводити:
— Відгорання нуля у мережі.
— Мережева напруга близька до встановлених меж і не є стабільною. У такому разі частоту спрацьовувань реле можуть оптимізувати такі налаштування:
а) значення меж спрацьовування реле збільшити відповідно до якості мережі так, щоб обладнання, що захищається, було терпимо до них;
б) відрегулювати значення гістерези за напругою.
Технічні характеристики:
Категорія продукції | Реле напруги |
Струм, А | 63 |
Спосіб монтажу | На DIN-рейку |
Кількість фаз | 1 ф. (230 Вольт) |
Термозахист | Є |
TrueRMS | Є |
Проф. затримка відключення | Є |
Нижня межа напруги | 120-210 В |
Верхня межа напруги | 220-280 В |
Номінальна потужність навантаження | 13 900 ВА |
Час відключення навантаження при зниженні напруги | 0,1-10,0 с (>120 В), не більше 0,04 с (<120В) |
Час відключення навантаження при перевищенні напруги | не більше 0,04 с |
Час затримки включення навантаження | 3-600 с |
Тип реле | Поляризоване |
Cпоживання струму | не більше 2,8 мА |
Переріз проводу | не більше 16 мм² |
Маса | 0,17 кг |
Габаритні розміри (Ш х В х Г) | 36 х 85 х 66 мм |
Кількість комутацій під навантаженням, не менше | 10 000 циклів |
Кількість комутацій без навантаження, не менше | 500 000 циклів |
Ступінь захисту за ДСТУ | IP20 |
Номінальний струм навантаження | 63 А (макс. 80 А протягом 10 хвилин) |
Комплект поставки | реле - 1 шт, гарантійний талон, інструкція та техпаспорт - 1 шт, пакувальна коробка - 1 шт |
Основні | |
---|---|
Виробник | ZUBR |
Країна виробник | Україна |
Габаритні розміри | |
Довжина | 66 мм |
Висота | 85 мм |
Ширина | 36 мм |
- Ціна: 1 691 ₴
