Багатофункціональне реле ZUBR MF2-63 red

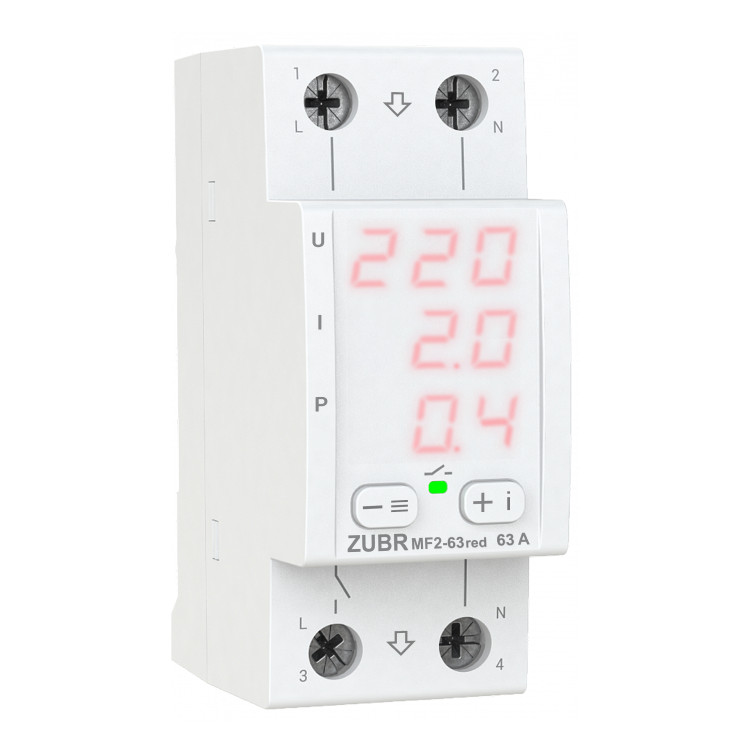

Багатофункціональне реле ZUBR MF2 призначене для захисту однофазного електрообладнання від відхилень напруги, струму або потужності з можливістю перегляду коефіцієнта потужності електромережі (cos φ). Багатофункціональне двомодульне реле ZUBR MF2 це наступне покоління багатофункціональних реле ТМ ZUBR, що поєднує в собі не тільки всі характеристики попередньої серії реле ZUBR MF, але й нові функціонал, що включають.

Багатофункціональне реле ZUBR MF2 призначене для захисту однофазного електрообладнання від відхилень напруги, струму або потужності з можливістю перегляду коефіцієнта потужності електромережі (cos φ). Багатофункціональне двомодульне реле ZUBR MF2 це наступне покоління багатофункціональних реле ТМ ZUBR, що поєднує в собі не тільки всі характеристики попередньої серії реле ZUBR MF, але й нові функціонал, що включають.

Висока точність вимірювання напруги та струму завдяки алгоритму TrueRMS
TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Професійна модель часу вимкнення навантаження

Професійна модель корисна для мережі змінного струму низької якості або мережі, перевантаженої потужним обладнанням, де часті просідання напруги призводять до частих спрацювань реле.

Активуйте модель Pro, щоб не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги (див. таблицю нижче). Модель Pro розроблена відповідно до рекомендацій щодо забезпечення стабільності роботи комп'ютерів та іншого обладнання до перешкод та перебоїв у мережі електроживлення ITIC (CBEMA).

Швидкість відключення навантаження за замовчуванням, та у разі застосування Професійної моделі відключення

Журнал аварійних спрацьовувань на 100 значень

Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацювання захисту від перегріву).

Затримка увімкнення

ZUBR MF2 red дозволяє налаштувати час затримки на увімкнення навантаження після аварії, а також час затримки відключення навантаження при перевищенні допустимих значень струму або потужності.

Від заводу в реле стоїть мінімальна затримка включення навантаження 3 сек. Залежно від типу підключеного обладнання, ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих відключень напруги обладнання, наприклад холодильників і кондиціонерів, рекомендується встановлювати затримку включення 2-3 хв.

Згідно з заводськими налаштуваннями, затримка відраховується з моменту стабілізації напруги. Також у налаштуваннях можна вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.

Поглиблені налаштування для продовження терміну служби вашої техніки:
Перш ніж застосовувати поглиблені налаштування, настійно рекомендуємо переконатися, що верхня або нижня межі напруги виставлені відповідно до якості саме вашої мережі та обладнання, що захищається, терпимо до них.

1. Гістерезис - абревіатура на екрані HУS
Гістерезис призначений для оптимізації кількості спрацьовувань, коли напруга в мережі близька до встановлених меж і нестабільна. Якщо можливості розширити межі діапазону напруги вже немає, додайте гістерезис в діапазоні від 0 до 5 В. Перш ніж подати навантаження на підключене обладнання, переконайтеся, що напруга відсунулася від меж на величину гістерези і лише після цього подайте навантаження на нього.

2. Захист від частих спрацьовувань поспіль – абревіатура на екрані rEP
Щоб виключити згубний вплив частих короткочасних спрацьовувань на техніку, що захищається, задійте функцію «Максимальна кількість спрацьовувань поспіль». Вона необхідна для захисту чутливого до частих спрацьовування обладнання, наприклад холодильника або кондиціонера.
При спрацьовуванні захисту встановлену кількість разів поспіль, наприклад 5, реле відключить техніку, що захищається, і заблокується, при цьому на екрані з'явиться повідомлення «rEP». Блокування дозволяє привернути увагу користувача до проблеми мережі або необхідності внести зміни в налаштування реле.
Розблокуйте реле натисканням будь-якої кнопки та перевірте причину спрацювання у Журналі аварій. У разі потреби змініть налаштування захисту, якщо це не суперечить можливостям підключеного навантаження.

Якщо користувач з будь-якої причини не звернув увагу на блокування пристрою, то після закінчення години реле самостійно розблокується, щоб забезпечити тимчасову роботу обладнання, що захищається. Зверніть увагу, що в такій ситуації важливо усунути причину спрацьовування реле.

3. Час відключення під час провалу напруги
Потрібна тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просідання напруги і, як наслідок, частим спрацьовуванням реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який вичікуватиме реле перед відключенням навантаження.

Для правильного налаштування часу відключення необхідно керуватися даними до обладнання, що захищається.

Налаштований таким чином час діятиме лише при зниженні напруги від 154 до 176 (коли професійна модель включена) або від 120 до 210 (коли професійна модель вимкнена). В інших ситуаціях час відключення фіксований (див. таблицю вище).

Підвищена безпека завдяки термозахисту
Термодатчик усередині корпусу забезпечує безпеку та вимикає навантаження у разі, якщо температура всередині корпусу перевищить 80 °С, екран при цьому заблимає написом «oht». Після зниження температури нижче 60 °С, пристрій увімкне навантаження і відновить роботу.

Якщо захист спрацює більше 5 разів на добу, реле заблокується і напис «oht» відображатиметься постійно. Усуньте проблему перегріву і зачекайте, поки температура всередині реле опуститься нижче 60 ° С - реле підкаже про це появою на екрані точки в кінці "oht." Потім, щоб розблокувати, натисніть будь-яку кнопку реле.

Щоб переглянути температуру всередині корпусу під час перегріву, натисніть кнопку «i». Якщо перегріву немає, для перегляду температури утримуйте «i» 21 сек.

Проста установка
ZUBR MF2 red має зручне стандартизоване підключення вхід-вихід. Є можливість підключення без використання нульової клеми. Реле ZUBR MF2 red дуже компактне, займає 2 стандартні модулі в розподільному щиті оснащеним стандартною DIN-рейкою шириною 36 мм. Якщо в приміщенні підвищена вологість або існує можливість попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).
