Автоматика для відкатних воріт Rotelli SL800. Ця модель призначена для використання на відкатних воротях та виконує функції їх відкриття і закриття.

Підходить для стулки вагою до 800 кг, а потужність двигуна - 400 Вт. Живиться від мережі 220 В. Має металевий редуктор і рухає стулку завдяки черв'ячній передачі. При відключенні двигуна блокуються ворота так що замок не потрібний. Привід має клас захисту IP45. Має магнітні кінцеві вимикачі.

Плата управління

ФУНКЦІЇ ПЛАТИ УПРАВЛІННЯ

Розберемо, які ж параметри можна задавати.

· - "ДІАГНОСТИКА"

Цей пункт меню дозволяє перевірити роботу геркона і правильність установки магнітів на рейці.

· - "СИЛА"

За допомогою цього параметра можна задавати потужність двигуна від 0 до 100.

· - "АВТОЗАКРИТТЯ"

За допомогою цієї функції можна задати значення часу, після якого ворота почнуть закриватися (задається в секундах).

· - "ПЛАВНИЙ СТАРТ"

Дозволяє задати уповільнення на початку руху.

· - "ПЛАВНИЙ СТОП"

Під час зупинки роботи сповільнюється рух, якщо цей параметр активований.

· - "ЛАМПА"

Активує або відключає сигнальну лампу

· - "ГАЛЬМО ВІДКР"

Активація електрогальма у кінці руху воріт при відкритті.

· - "ГАЛЬМО ЗАКР"

Подібно до попереднього, тільки на закривання

· - "ФОТО ДАТЧИК"

Задіює або відключає фотоелементи, які приєднані до клемам "Photo-GND".

· - "СТОП ДАТЧИК"

Задіює або відключає датчики фотоелементів, які приєднані до клемам "Stop-GND".

· - "МОТОР"

Можна міняти напрям руху мотора (робить його лівобічним або правостороннім)

· - "ТЕСТ"

Для навчання системи під Ваш отвір задіюєте цей параметр

· - "СПИСОК ПУЛЬТІВ"

Коли вибираєте цей пункт, то можете побачити усі пульти, які були записані в пам'ять приймача Вашої автоматики

· - "ДАТА/ЧАС"

Задаєте дату і час

· - "МОВА"

Можна задавати мову, на якій відображатимуться пункти меню плати управління.

Характеристики

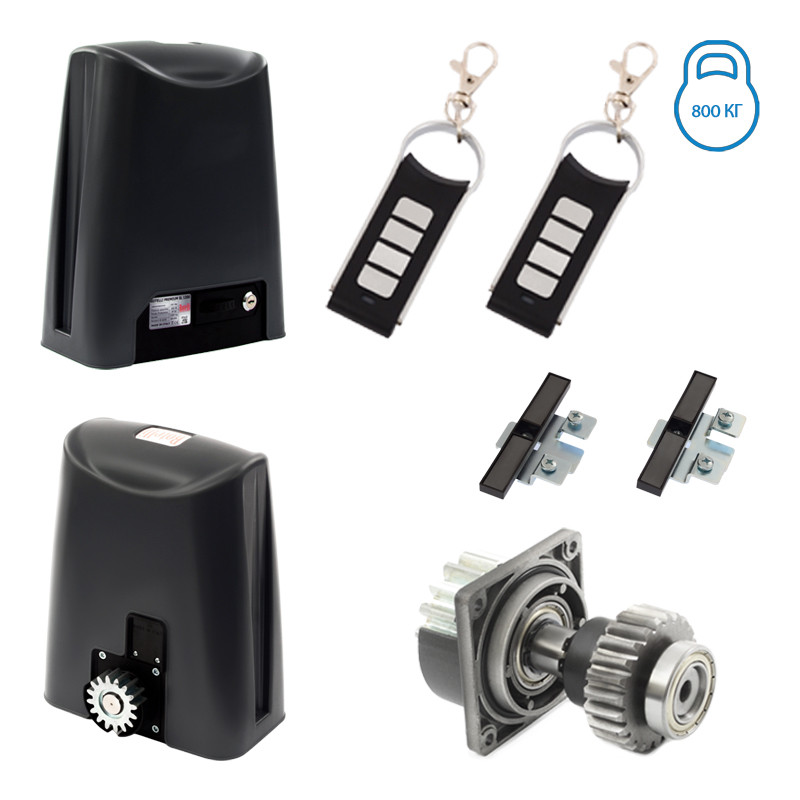

Комплектація

Привід c металевим редуктором - 1 шт

Пульт 4-х канальний - 2 шт
